Leiterplatten sind das Herzstück moderner Elektronik. Sie verbinden Bauteile, leiten Signale und bilden die physische Grundlage jeder elektronischen Baugruppe. Ob Smartphone, Industrieanlage oder E-Mobilität: Ohne Leiterplatten funktioniert nichts.
Die Herstellung solcher Platinen wirkt auf den ersten Blick wie ein klar definierter Prozess. In Wirklichkeit handelt es sich jedoch um eine hochkomplexe Fertigung mit vielen voneinander abhängigen Schritten.Genau diese Komplexität macht die Produktionsplanung zu einer der größten Herausforderungen in der Leiterplattenfertigung.
Vom Layout zur fertigen Leiterplatte
Am Anfang steht immer das Layout der Leiterplatte. Entwickler definieren die elektrische Struktur, wählen Materialien und bestimmen Lagenaufbau, Leiterbahnbreiten oder Via-Strukturen. Diese Entscheidungen sind wichtig, weil sie direkten Einfluss auf die spätere Fertigung haben. Bestimmte Materialien, Lagenzahlen oder Strukturgrößen bestimmen, welche Prozesse benötigt werden und wie aufwendig diese sind. Sobald das Design fertig ist, beginnt die eigentliche Produktion.
Typischerweise startet der Prozess mit kupferkaschiertem Basismaterial, häufig FR-4. Darauf werden die Leiterstrukturen mithilfe von Belichtung und chemischem Ätzen erzeugt. Bei mehrlagigen Leiterplatten werden anschließend mehrere dieser strukturierten Lagen unter Hitze und Druck miteinander verpresst. Dieser Laminationsprozess verbindet die einzelnen Schichten dauerhaft miteinander. Danach folgen weitere präzise Fertigungsschritte. Bohrmaschinen erzeugen Löcher für Bauteile und Durchkontaktierungen, sogenannte Vias. Diese werden anschließend metallisiert, damit elektrische Verbindungen zwischen den verschiedenen Lagen entstehen. Zum Schluss erhält die Leiterplatte ihre funktionalen Schutzschichten. Lötmasken verhindern Kurzschlüsse, Beschriftungen erleichtern die Bestückung und Oberflächen wie ENIG oder HASL sorgen für gute Lötbarkeit. Bevor die Platinen in die Baugruppenmontage gehen, werden sie noch optisch und elektrisch geprüft. Jeder dieser Schritte ist technologisch anspruchsvoll. Doch die eigentliche Schwierigkeit entsteht nicht durch einen einzelnen Prozess, sondern durch ihr Zusammenspiel.
Deshalb ist die Produktion von Leiterplatten so komplex
In der Praxis laufen viele verschiedene Aufträge gleichzeitig durch die Fertigung. Diese unterscheiden sich in Lagenzahl, Material, Technologie und Durchlaufzeit. Während einfache Leiterplatten relativ schnell produziert werden können, benötigen komplexe Multilayer-Boards mehrere Presszyklen, zusätzliche Prüfungen oder spezielle Oberflächenprozesse. Gleichzeitig sind viele Anlagen Bottlenecks. Pressen, Bohrmaschinen oder bestimmte chemische Prozesse können nur eine begrenzte Anzahl von Aufträgen gleichzeitig bearbeiten. Hinzu kommen typische Einflüsse aus dem Produktionsalltag. Eilaufträge müssen eingeschoben werden, Materialien treffen verspätet ein oder Boards fallen in der Qualitätsprüfung durch und müssen erneut bearbeitet werden.
Aus einer scheinbar linearen Prozesskette wird dadurch ein dynamisches System mit vielen Wechselwirkungen. Genau hier entscheidet sich, ob eine Produktion stabil läuft oder ständig neu geplant werden muss.
Feinplanung wird zum entscheidenden Faktor der Leiterplattenherstellung
Die Herausforderung liegt deshalb nicht nur in der Technologie, sondern vor allem in der Steuerung der Fertigung. Sobald mehrere Aufträge gleichzeitig durch verschiedene Prozessschritte laufen, wird die Reihenfolgeplanung entscheidend. Viele Werke arbeiten noch immer mit klassischen Planungsmethoden, etwa ERP-Listen oder Excel-Tabellen. Das funktioniert, solange sich nichts ändert. In der Realität ändern sich jedoch ständig Prioritäten, Maschinenverfügbarkeiten oder Materialtermine. Wenn ein Presszyklus länger dauert oder ein wichtiger Auftrag vorgezogen werden muss, hat das Auswirkungen auf viele weitere Prozesse. Ohne geeignete Werkzeuge wird jede Änderung schnell zu einer aufwendigen manuellen Umplanung. Genau an dieser Stelle wird moderne Feinplanung zum zentralen Hebel.
Praxisbeispiel: STARTEAM Global

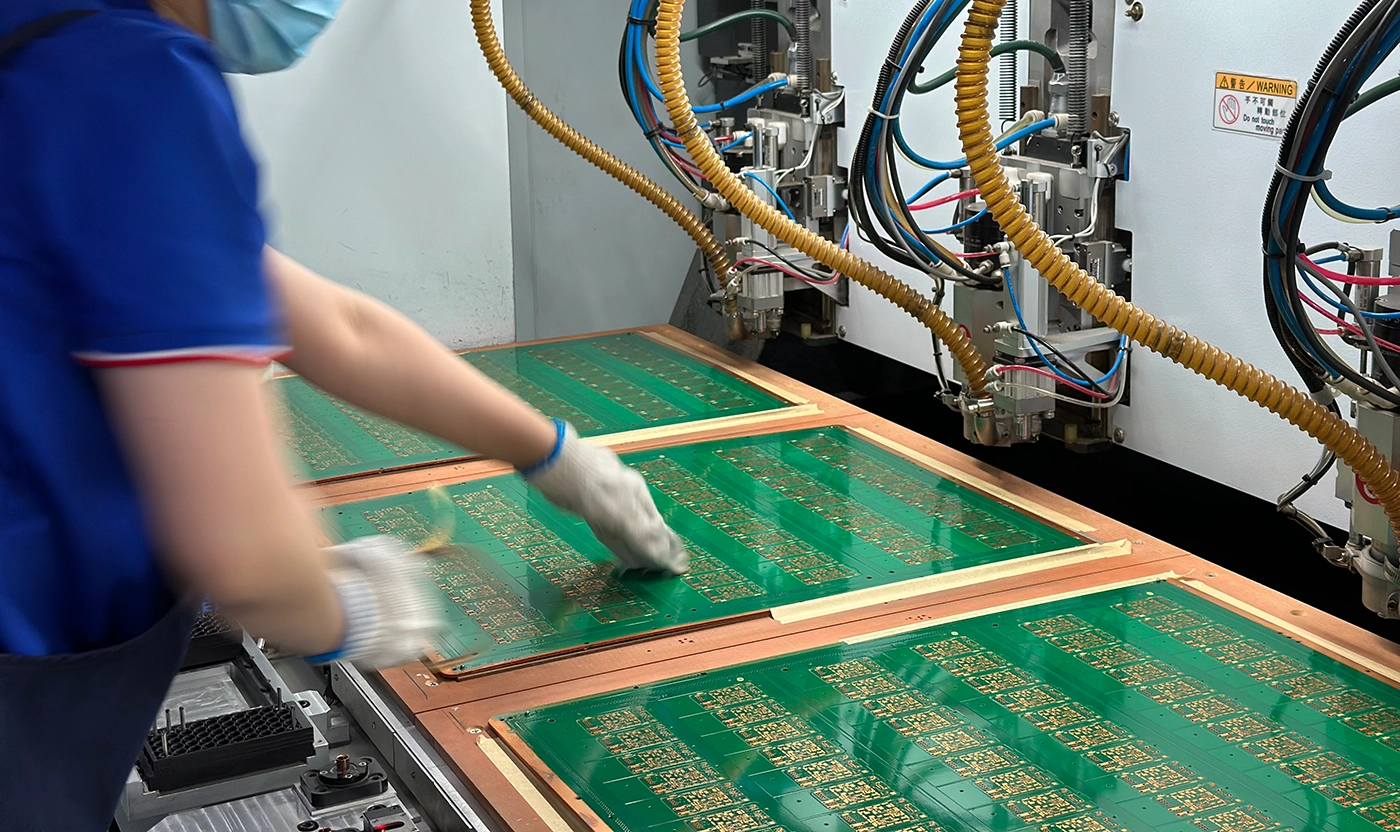

Ein Beispiel dafür liefert der internationale Leiterplattenhersteller STARTEAM Global. Das Unternehmen arbeitet mit komplexen Produktionsstrukturen, unterschiedlichen Technologien und einer hohen Variantenvielfalt. Im Interview beschreibt Peter Gal, wie sich die Produktionssteuerung dort durch den Einsatz von PAILOT verändert hat.
Ein entscheidender Vorteil liegt in der Fähigkeit des Systems, Produktionspläne kontinuierlich anzupassen. Wenn sich in der Fertigung etwas verändert, etwa durch Verzögerungen oder Prioritätsänderungen, berechnet PAILOT automatisch eine neue optimale Reihenfolge der Aufträge. Das reduziert den manuellen Planungsaufwand deutlich und sorgt dafür, dass Entscheidungen nicht mehr ausschließlich auf Erfahrungswerten basieren müssen. Auch die Transparenz spielt eine wichtige Rolle. Das Cockpit von PAILOT zeigt nicht nur den aktuellen Produktionsplan, sondern auch frühere Planungszustände. Dadurch lassen sich Engpässe und wiederkehrende Probleme deutlich besser analysieren. Laut Peter Gal führt diese Transparenz zu einer stabileren Produktionssteuerung und weniger spontanen Eingriffen in den laufenden Betrieb.
Fazit
Die Herstellung von Leiterplatten ist ein hochpräziser und komplexer Prozess. Viele unterschiedliche Fertigungsschritte greifen ineinander und müssen exakt aufeinander abgestimmt sein. Die größte Herausforderung liegt dabei nicht nur in der Technologie, sondern in der Steuerung dieser Prozesse. Sobald mehrere Aufträge gleichzeitig durch eine komplexe Fertigung laufen, wird Feinplanung zum entscheidenden Faktor. Beispiele wie STARTEAM Global zeigen, dass intelligente Planungssysteme wie PAILOT dabei helfen können, Produktionspläne dynamisch anzupassen, Transparenz zu schaffen und die Fertigung insgesamt stabiler zu machen. Am Ende entscheidet genau diese Fähigkeit darüber, ob eine Leiterplattenproduktion zuverlässig und effizient arbeitet.
